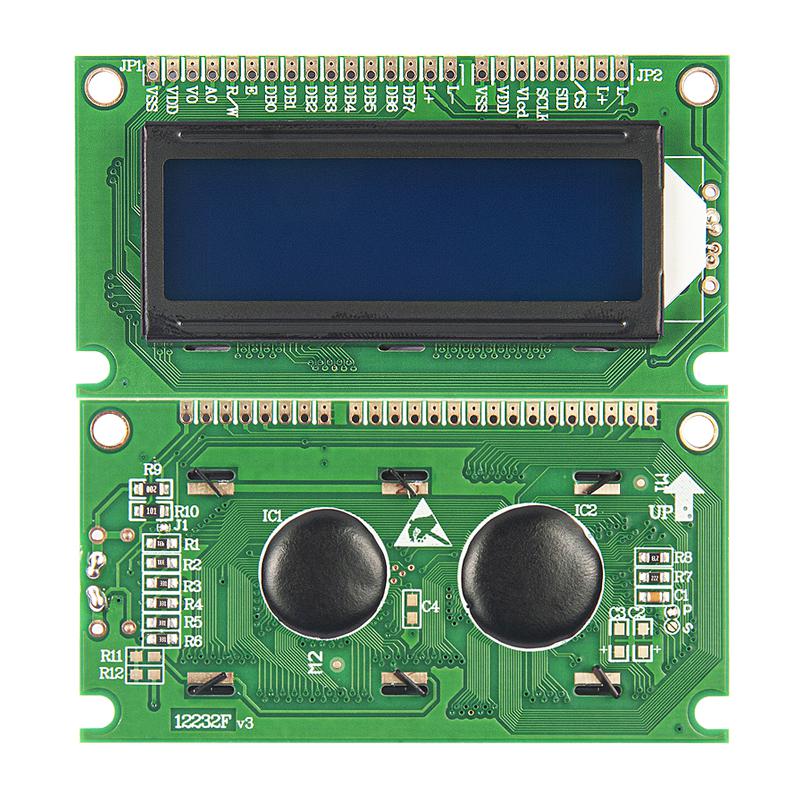

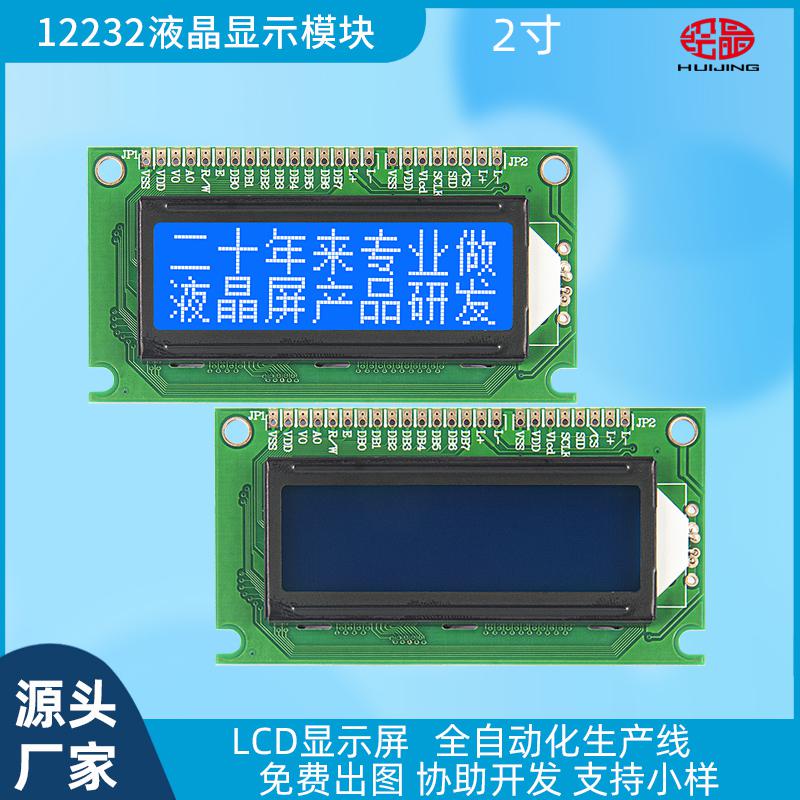

產品型號：12232F

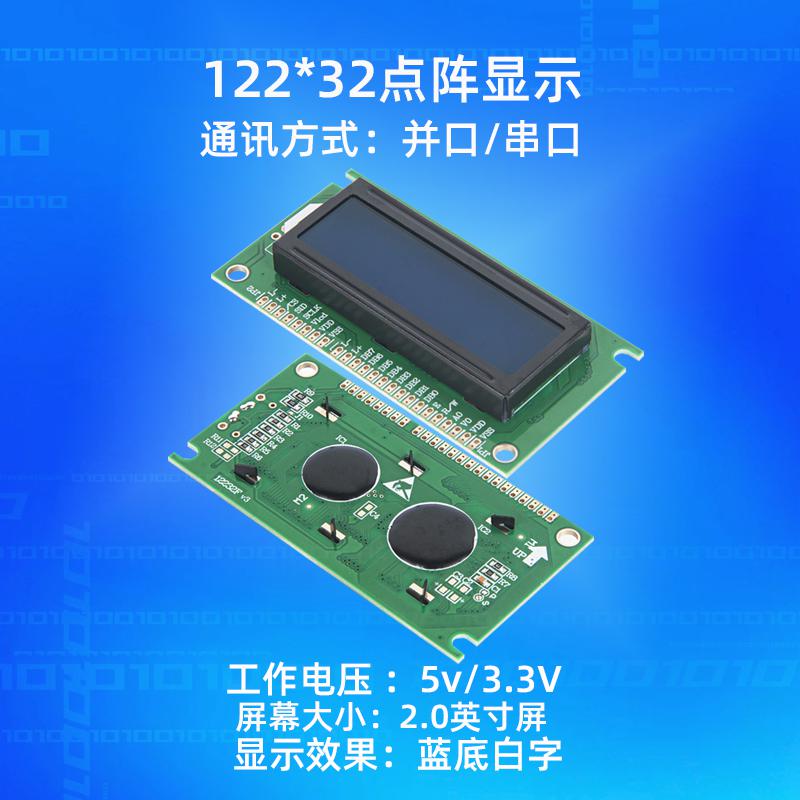

分辨率：122*32
屏幕尺寸：2.0寸
亮度：高亮度
接口類型：并口/串口
工作電壓范圍：3.3V/5V
對比度：清晰

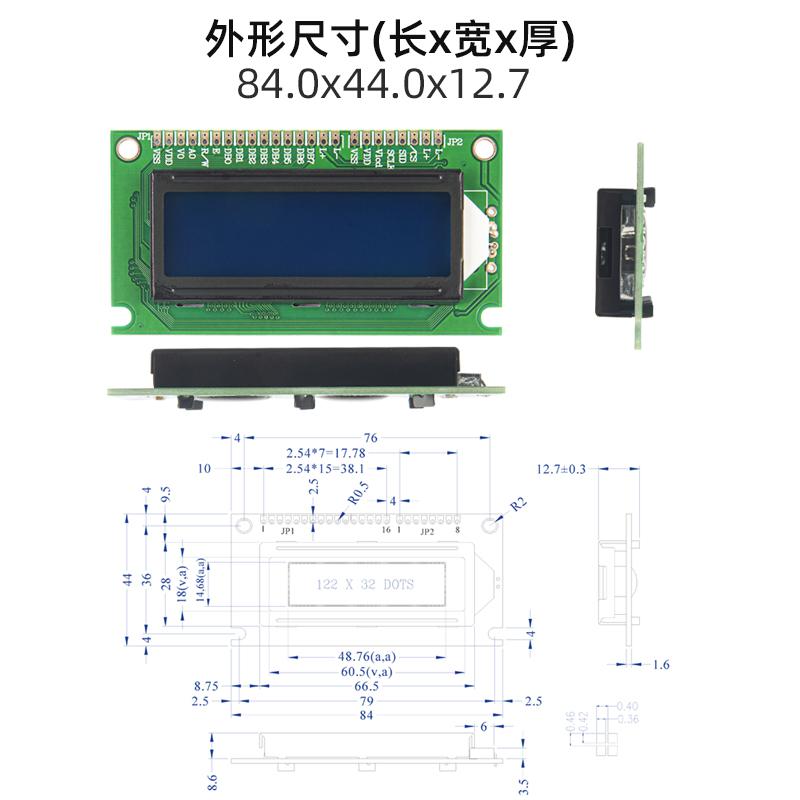

外形尺寸：84.0x44.0x12.7
重量：其它
驅動電壓：3.3V/5V
工作溫度范圍：-20 度-+70 度
色域：藍底白字
視角：其它
顯示類型：其它
刷新頻率：其它
功能介紹
工作電壓3.3V或者5.0V(默認為5.0V)
提供三種與MPU通訊方式:4位、8位并行，串行通訊
48x16bit的字符顯示RAM(LCD最多為2行7字)
64x128bit的繪圖RAM(GDRAM)
輝2Mbit的中文字庫ROM(CGROM)，總共有8192個中文字型
16Kbit的半寬字型ROW(HCGROM)，總共有126個字母符號字形
令64x16bit的自定義字符RAM(GRAM)
自動上電復位功能
群低功率省電設計(除背光15MA)
正常模式(450uA typ VDD=5V)
待機模式(30uAmaxVDD=5V)
顯示驅動電壓VLCD(VO~VSS):最大7V
繪圖以及文字畫面混合顯示功能
多功能指令:
畫面清除(display clear)
顯示移位(display shift)
光標歸零(display clear)垂直畫面旋轉(verticalline scroll)顯示開/關(display on/off)反白顯示(by_linereverse display)
光標顯示/隱藏(cursor on/off)待機模式(standby mode)
顯示字閃爍(display character blink)
光標移位(cursor shift)
占空比 1/32偏壓比 1/6
可視角 6點鐘
顯示顏色效果可選黃綠，藍白，灰白，可以定制
寬冦坎彪髄鱺鮚抽紳劫瀵庭偷鉦墾坰立甚妾藍怨20度到+70度
