產品規格：HJ12832ZW
分辨率：128*32
屏幕尺寸：2.5寸
亮度：高亮
接口類型：串口，并口
工作電壓范圍：3.3V或5V
對比度：清晰

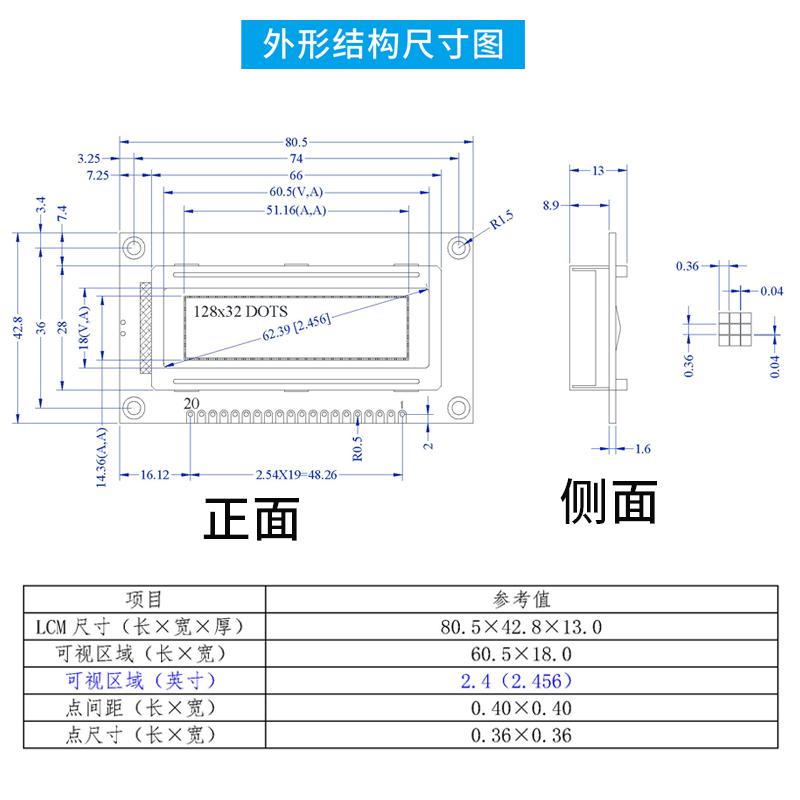

外形尺寸：80.5x42.8x13.0
重量：20
驅動電壓：3.3V或5V
工作溫度范圍：寬溫
色域：藍底白字
視角：其它驅動
芯片(IC)：其它
貨號：HJ12832ZW
顯示類型：其它
刷新頻率：其它
功能介紹
工作電壓3.3V或者5V，出廠默認5V。提供三種與MPU通訊方式:4位、8位并行，串行通訊(默認出廠未固定，用戶自己控制PSB 來選擇)
48x16bit的字符顯示RAM(LCD最多顯示漢字為2行x8字)
64x128bit的繪圖RAMGDRAM2M bit的中文字庫ROM(CGROM)，總共有8192個中文字型16Kbit的半寬字型ROT(HOGROM)，總共有126個字母符號字形64x16 bit的自定義字符RAM(CGRAM)
自動上電復位功能
外置復位端(XRESET)
低功率省電設計(除背光30MA)
正常模式(450uA tyP VDD=5V)待機模式(30uAmaxWDD-5V)顯示驅動電壓VLCD(VO~VSS):最大7V繪圖以及文字畫面混合顯示功能多功能指令:
畫面清除(display clear)顯示移位(display shift)光標歸零(display clear)垂直畫面旋轉(verticalline serol)反白顯示(by line reverse display)光標顯示/隱藏(cursor on/off)待機模式(standby mode)顯示字閃爍(displaycharacter blink)光標移位(cursor shift)
顯示開/關(display on/off)
偏壓比 1/6占空比1/32
可視角 6點鐘，視角可以定制
顯示顏色效果可逸黃綠，藍白，灰白，其它顏色可以定制
